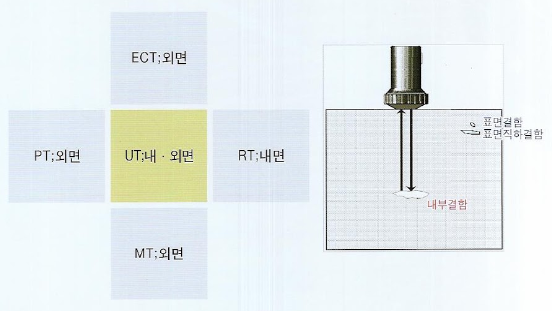

01. 비파괴검사란?

검사하고자 하는 대상물에 물리적 변형을 가하지 않고(비파괴), 검사 대상의 내부에 존재하는 기공(氣孔)이나 균열 등의 결함, 용접부의 내부 결함 등을 검출하는 검사 방법

  • 초음파 탐상시험 Ultrasonic Testing (UT)
    초음파를 시험체 내로 전파시킬 때, 시험체가 나타내는 음향적 성질의 변화를 이용하여 시험체의 내부 결함이나 재질 등을 조사하는 비파괴 시험

  • 와전류 탐상시험 Eddy Current Testing (ECT)
    코일을 이용하여 도체에 시간적으로 변화하는 자계(교류 등)를 인가해, 도체에 발생한 와전류가 결함 등에 의해 변화하는 것을 이용하여 결함을 검출하는 비파괴 시험 방법. ECT 또는 ET 기호 사용

  • 방사선 투과시험 Radiography Testing (RT)
    방사선을 시험체에 조사하여 투과된 방사선의 강도 벼화로부터 내부 결함의 상태나 조립품의 내부 구조 등을 조사하는 시험

  • 육안 시험 Visual Testing (VT)
    시험체의 형상, 색, 거칠기, 결함의 유무 등 표면 상황을 육안 또는 확대경을 사용하여 조사하는 시험

  • 침투 탐상시험 Liquid Penetrant Testing (PT)
    결함에 침투액을 침투시킨 후 확대된 상의 지시 모양으로 결함을 관찰하는 비파괴 시험 방법. (염색침투탐상시험, 침투탐상시험)

  • 자분 탐상시험 Magnetic Particle Testing (MT)
    철강 재료 등 강자성체를 자화하고, 결함 부분에 생긴 자극에 자분이 부착되는 것을 이용하여 결함을 검출하는 비파괴 시험 방법

02. 초음파란?

초음파는 주파수의 범위가 20Hz~20,000Hz 정도로서, 가청음파보다 주파수가 높고 파장이 짧기 때문에 상당히 강한 진동이 발생하므로 보통의 소리처럼 들을 수는 없다. 초음파의 이용 분야로는 내부 결함의 측정, 의료용, 수심을 측정하는 소나 및 어군 탐지기 등이 있다.

03. 초음파 탐상 시험 방법

펄스반사법, 투과법, 공진법 3종류가 있으며, 이들 중 펄스반사법이 가장 널리 이용되고 있다. 펄스반사법이란 지속시간이 짧은 초음파 펄스를 이용하여 시험체 내부의 상태를 조사하는 방법으로 진동자에서 발생한 초음파 펄스가 진행 방향에 존재하는 결함이나 시험체의 저면에서 반사되어 탐촉자로 되돌아와 수신되는 것을 브라운관에 펄스 신호로 표시하여 관찰하는 방법이다.

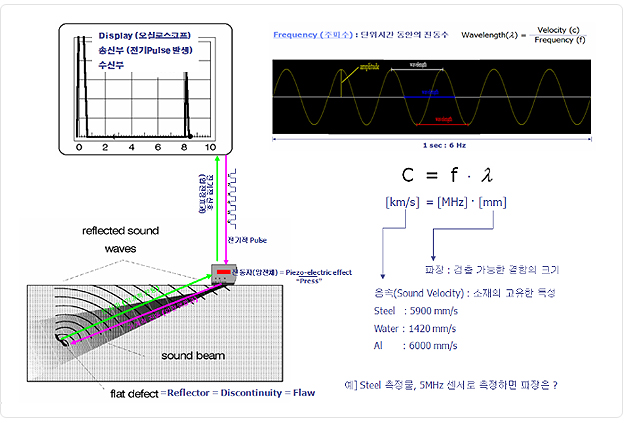

04. 초음파의 송수신 원리

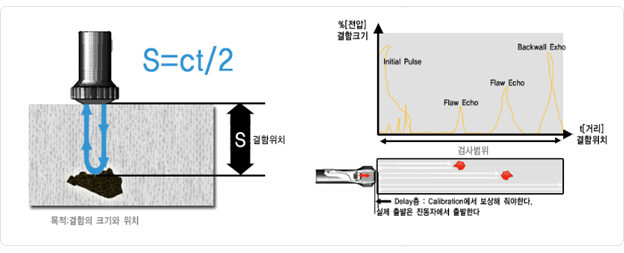

05. 초음파 검사 원리


06. 수직 탐상 측정 원리

수직 탐상이랑 시험체 표면에 수직으로 초음파가 진행하도록 탐촉자를 배치하고, 시험체 내부로 입사한 초음파가 저면 또는 결함에 대하여 반사되어 얻는 에코 높이나 위치를 통하여 시험체의 건전성 또는 두께를 측정하는 것이다.

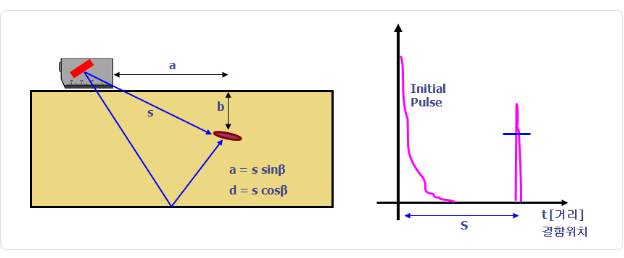

07. 사각탐상

사각 탐상이랑 사각 탐촉자 등을 이용하여 초음파를 시험체의 내부로 경사지게 입사시켜 탐상하는 방법이다.



08. 프로브

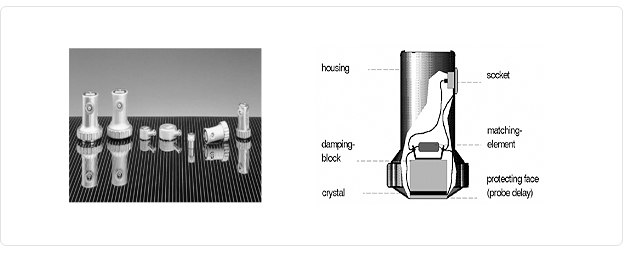

  • 수직 프로브 Straight Beam Probe

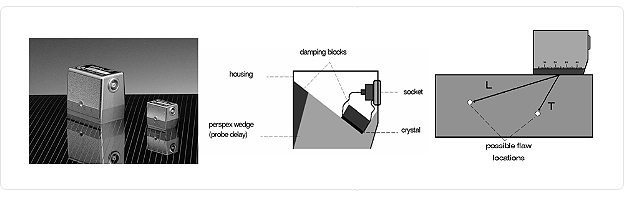

  • 사각 프로브 Angle Beam Probe

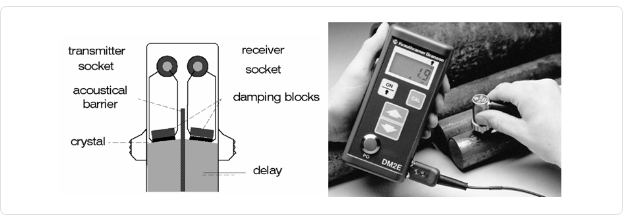

  • 듀얼 프로브 TR Probe (Dual Probe)

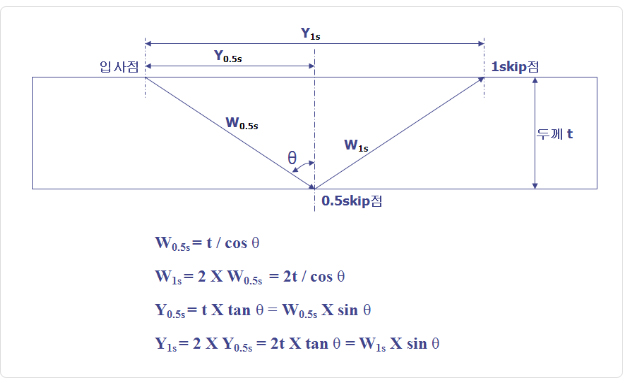

09. Locating Reflectors with An Angle-Beam Probe
